Габаритные и присоединительные размеры насоса КММ-Е

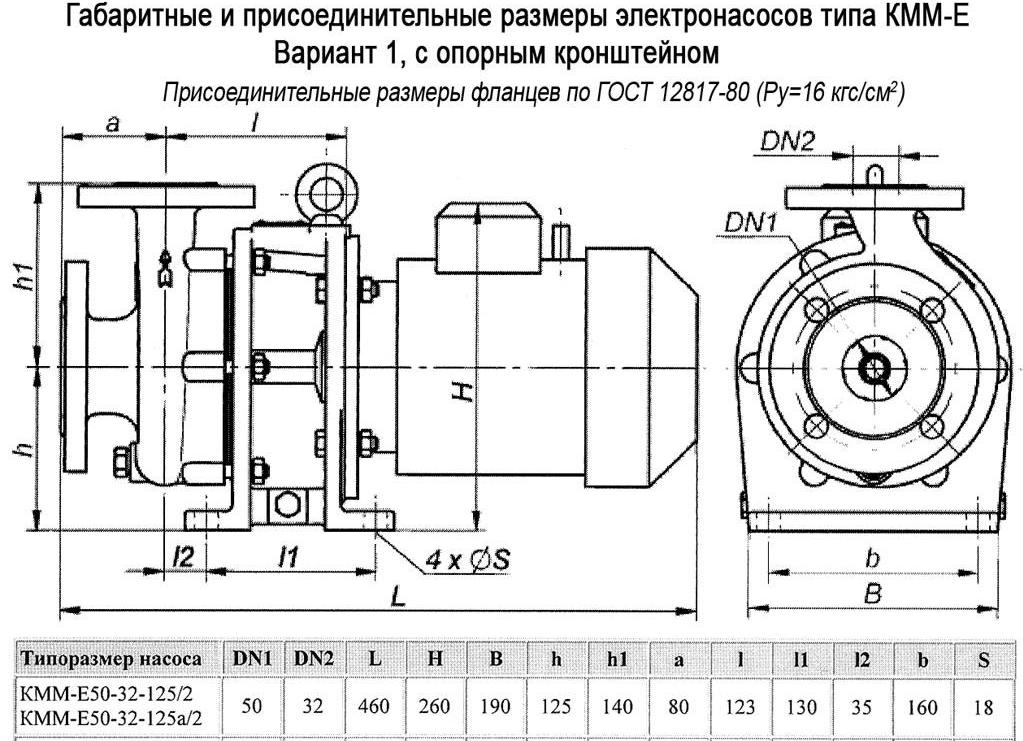

На рис. №1 приведены общие габаритные и присоединительные размеры на насос КММ-Е, вариант 1, с опорным кронштейном, а также присоединительные и габаритные размеры на центробежный насос модификации КММ-Е 50-32-125 в стандартном исполнении и с первой обточкой (а) рабочего колеса.

Насос в агрегатах оснащаются приводом, в качестве которого используется электродвигатель. Для насоса КММ-Е 50-32-125 во всех типах исполнения (стандартное и с обточкой р.к.) применяется взрывозащищенный электродвигатель мощностью 1,5 кВт.
